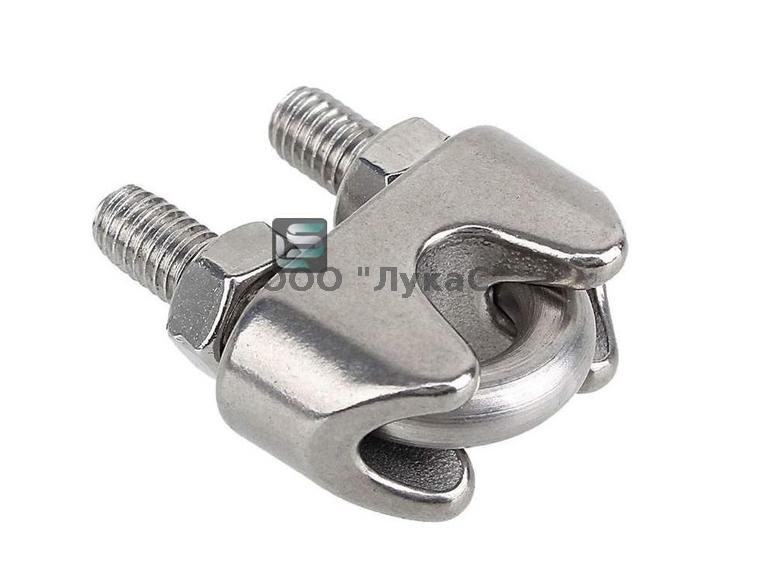

Зажимы для троса ART 9074
Метиз состоит из скобы с замком, которая закрепляется в последнем при помощи шестигранных шайб, тем самым плотно прижимая и фиксируя трос. При выборе зажима важно, чтобы диаметру троса соответствовал внутреннему диаметру скобы.

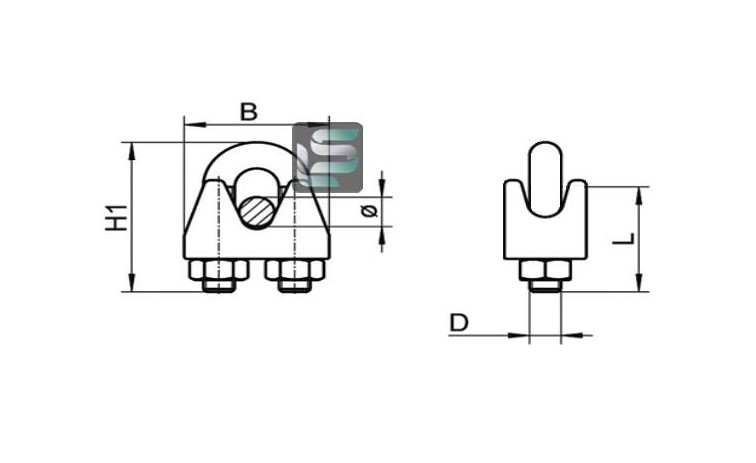

Диаметр троса |
d |
b |
h |
l |
| 2 | M3 | 16 | 10 | 11 |
| 3 | M3 | 18 | 11 | 11 |
| 4 | M4 | 21 | 13 | 12 |
| 5 | M5 | 25 | 15 | 15 |
| 6 | M6 | 28 | 17 | 18 |
| 8 | M6 | 31 | 20 | 18 |
| 10 | M8 | 38 | 23 | 22 |
| 13 | M10 | 47 | 25.5 | 30 |
| 16 | M10 | 54 | 32 | 34 |
| 18 | M12 | 62 | 38 | 36 |
| 19 | M12 | 62 | 38 | 36 |
| 22 | M12 | 64 | 43.5 | 40 |
