Винты установочные с плоским концом DIN 551

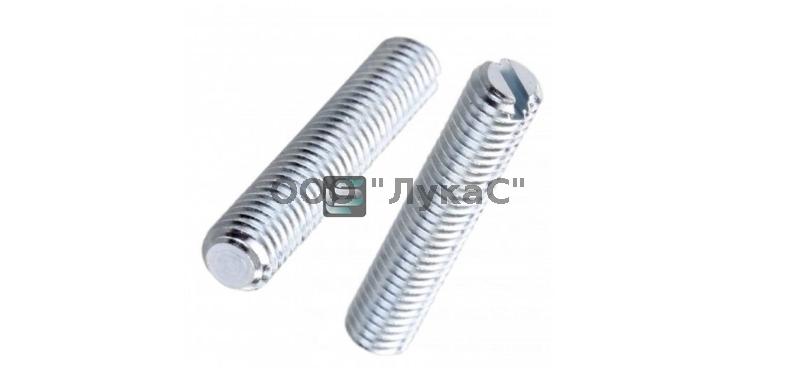

Установочный винт DIN 551 выполнен в виде полнорезьбовой шпильки без головки. С одного конца которой выполнен прямой шлиц, с другого - слегка обточенный плоский оконечник, обеспечивающий самофиксацию. Крепежное изделие DIN 551 с плоским концом позволяет надежно закрепить детали относительно друг друга в необходимом положении за счет вкручивания метиза вровень с поверхностью в отверстие с метрической резьбой.

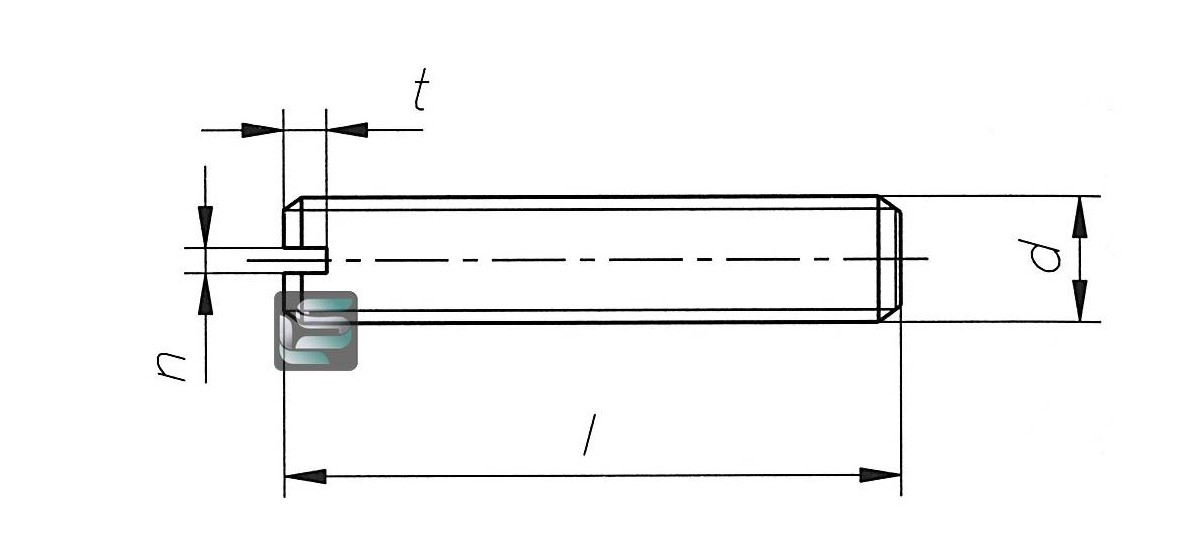

d |
l |
n |
t |
| M1.6 | 2-10 | 0,25 | 0,56 |
| M2 | 2-16 | 0,25 | 0,64 |
| M2.5 | 3-16 | 0,40 | 0,72 |
| M3 | 3-16, 20 | 0,40 | 0,80 |
| M4 | 3-50 | 0,60 | 1,12 |
| M5 | 5-50 | 0,80 | 1,28 |
| M6 |
6-16 20-60 |
1,00 | 1,60 |
| M8 | 8-70 | 1,20 | 2,00 |
| M10 | 10-80 | 1,60 | 2,40 |
| M12 |
12, 16 20-80 |
2,00 | 2,80 |
| M16 | 20, 30, 35 | 2,50 | 4,00 |
