Шплинты DIN 94

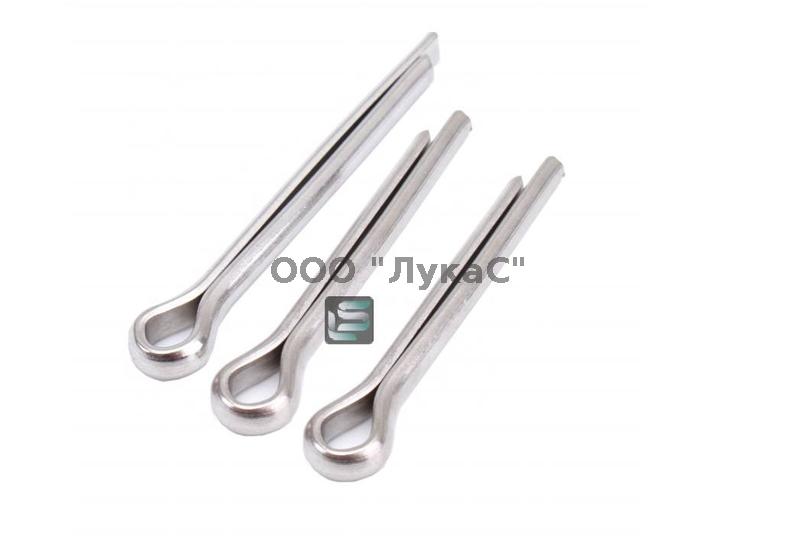

Шплинт разводной DIN 94 является одним из самых распространенных и простых в монтаже фиксаторов. Он изготавливается из проволоки полукруглого сечения, согнутой плоскостью внутрь. На месте сгиба формируется ушко, используемое в дальнейшем для монтажных работ или при разборке узла.

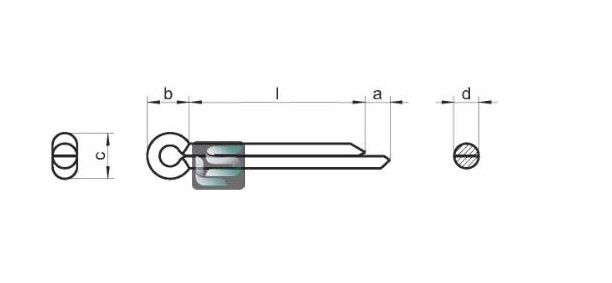

d |
l |
c |
b |
a |
| 1 | 4-45 | 1.6 | 3.0 | 1.6 |
| 1.2 | 4-45 | 1.7 | 3.0 | 2.5 |
| 1.6 | 4-45 | 2.4 | 3.2 | 2.5 |
| 2 | 4-50 | 3.2 | 4.0 | 2.5 |
| 2.5 | 10-50 | 4.0 | 5.0 | 2.5 |
| 3.2 | 16-80 | 5.1 | 6.4 | 3.2 |
| 4 | 16-100 | 6.5 | 8.0 | 4.0 |
| 5 | 16-00 | 8.0 | 10.0 | 4.0 |
| 6.3 | 20-100 | 10.3 | 12.6 | 4.0 |
| 8 | 32-100 | 13.1 | 16.0 | 4.0 |
| 10 | 32-100 | 16.6 | 20.0 | 6.3 |
