Винты установочные с внутренним конусом на конце DIN 916

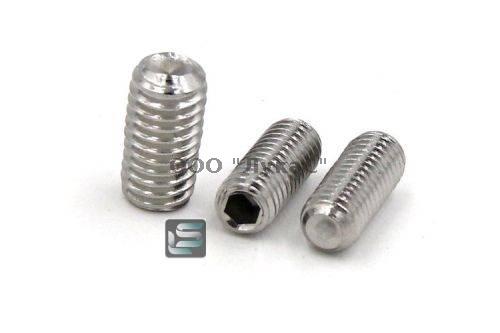

DIN 916 - винт установочный с полной метрической резьбой, с внутренним шестигранником под ключ с одной стороны и конусным засверленным углублением (установочным конусом) - с другой. Винт DIN 916 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
| d | L | dv | t | s | е |
| M1,6 | 2-8 | 0,8 | 0,7-1,5 | 0,7 | 0,8 |
| M2 | 3-12, 16 | 1,0 | 0,8-1,7 | 0,9 | 1,0 |
| M2,5 | 3-12, 16 | 1,2 | 1,2-2 | 1,3 | 1,4 |
| M3 |
3-12 16-30 |
1,4 | 1,2-2 | 1,5 | 1,7 |
| M4 |
3-12 16-40 |
2,0 | 1,5-2,5 | 2 | 2,3 |
| M5 |
4-40 |
2,5 | 2-3 | 2,5 | 2,9 |
| M6 |
5-80 |
3,0 | 2-3,5 | 3 | 3,4 |
| M8 |
6-12 16-100 |
5,0 | 3-5 | 4 | 4,6 |
| M10 |
10,12 16-120 |
6,0 | 4-6 | 5 | 5,7 |
| M12 |
12-16 20-90 |
0,8 | 4,8-8 | 6 | 6,9 |
| M16 |
16-100 |
10,0 | 6,4-10 | 8 | 9,2 |
| M20 |
20-120 |
14,0 | 8-12 | 10 |
11,4 |
