Винты установочные с внутренним конусом на конце DIN 438

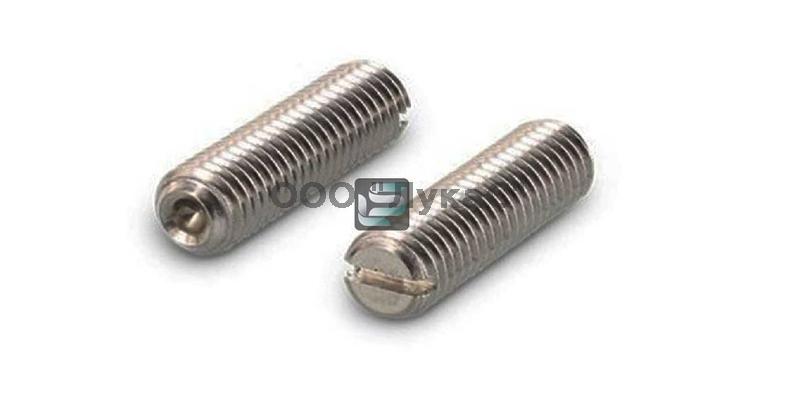

Установочные винты DIN 438 представляют собой стержень, с полностью накатанной точной метрической резьбой. Головка отсутствует, вместо нее с одного конца крепежного изделия расположен прямой глубокий шлиц. На другом торце установочного метиза высверлено отверстие, которое позволяет удобно и надежно фиксировать скрепляемые изделия.

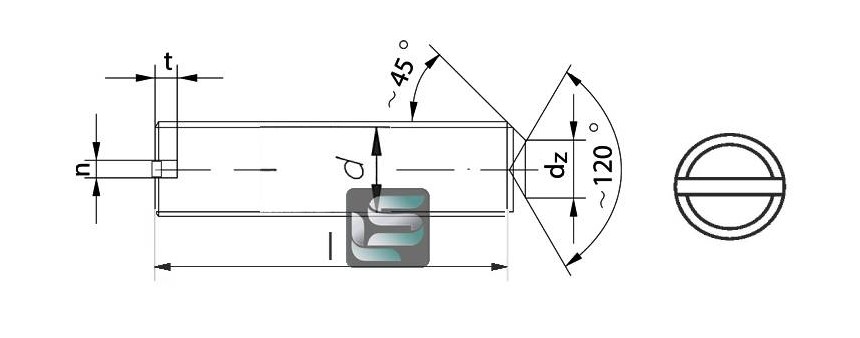

d |
l |
dz |
n |
t |
| M2.5 | 3-16 | 1.2 | 0.4 | 0.72 |
| M3 | 3-25 | 1.4 | 0.4 | 0.80 |
| M4 | 4-25 | 2.0 | 0.6 | 1.12 |
| M5 | 5-30 | 2.5 | 0.8 | 1.28 |
| M6 | 5-35 | 3.0 | 1.0 | 1.60 |
| M8 | 8-40 | 5.0 | 1.2 | 2.00 |
| M10 | 10-40 | 6.0 | 1.6 | 2.40 |
| M12 | 12-40 | 8.0 | 2.0 | 2.80 |
