Винты установочные с цилиндрическим концом DIN 915 с цапфой, внутренний шестигранник

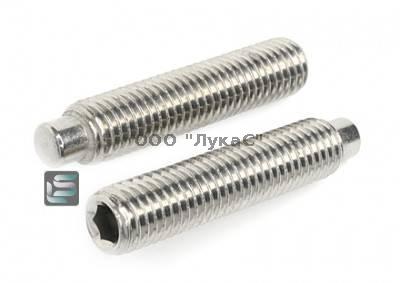

Установочный винт с внутренним шестигранником и цапфой по DIN 915 представляет собой цилиндрическую шпильку с полной метрической резьбой. С одного торца шпильки размещено шестигранное углубление (инбус), другой торец выполнен в виде ступенчатого нажимного конца (цапфы). Винт установочный с цапфой DIN 915 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

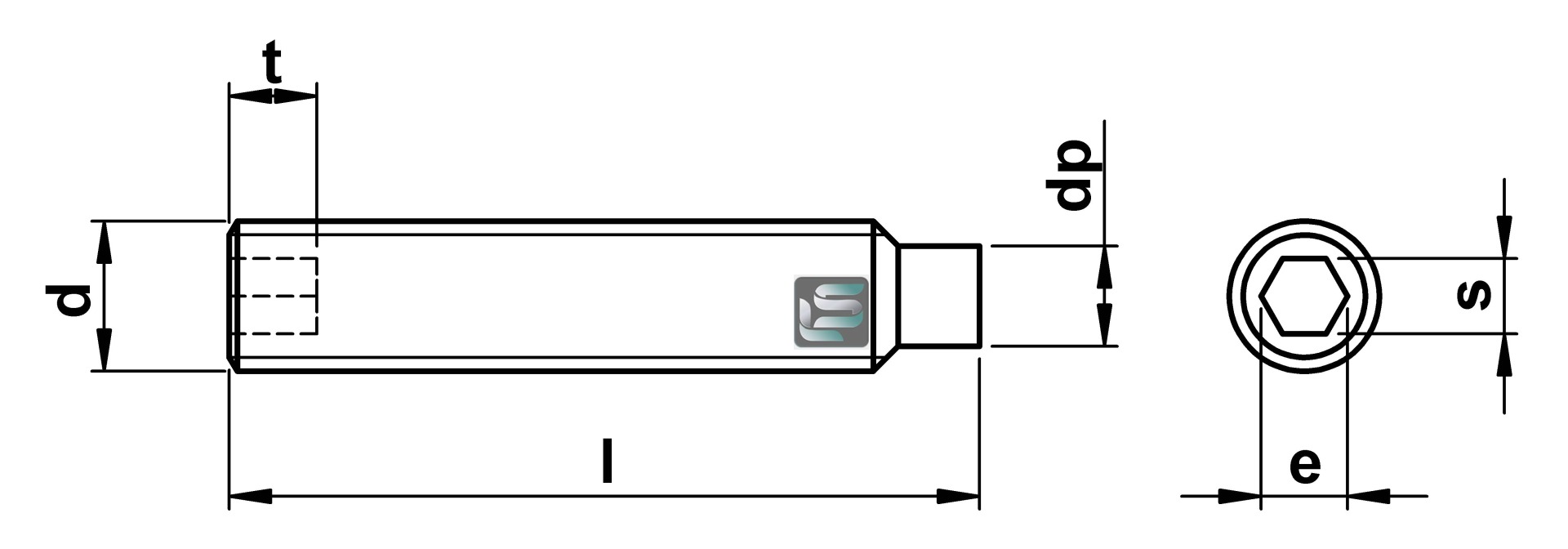

| d | L | dp | t | s | е |
| M2 | 3-16 | - | 0,8-1,7 | 0,9 | 1,0 |
| M2,5 | 3-16 | - | 1,2-2 | 1,3 | 1,4 |
| M3 |
3-16, 20-30 |
- | 1,2-2 | 1,5 | 1,7 |
| M4 |
4-16, 20-30 |
- | 1,5-2,5 | 2 | 2,3 |
| M5 |
5-40 |
- | 2-3 | 2,5 | 2,9 |
| M6 |
6-16 20-50, 60 |
1,5 | 2-3,5 | 3 | 3,4 |
| M8 |
8-16 20-50, 60 |
2 | 3-5 | 4 | 4,6 |
| M10 |
10-16 20-50, 60 |
2,5 | 4-6 | 5 | 5,7 |
| M12 |
12-16 20-90 |
3 | 4,8-8 | 6 | 6,9 |
| M16 |
16, 20-50 60-100 |
4 | 6,4-10 | 8 | 9,2 |
| M20 |
20 25-100 |
5 | 8-12 | 10 |
11,4 |
