Винты самонарезающие сверлоконечные с полукруглой головкой DIN 7504 M H
Винты самонарезающие сверлоконечные, форма М DIN 7504 M H полукруглая головка, крестообразный шлиц - крепеж имеет ряд конструктивных особенностей, которые облегчают его использование. Наличие сверла на конце изделия позволяет производить крепление алюминиевых элементов конструкции толщиной до 0,9 мм к металлическому основанию толщиной до 4 мм без предварительного сверления. Крепление элементов из любого материала к металлической основе толщиной более 6 мм производится с обязательным предварительным сверлением отверстия соответствующего диаметра. Винт изготовлен из нержавеющей стали, что значительно облегчает его установку в большинство более мягких материалов.

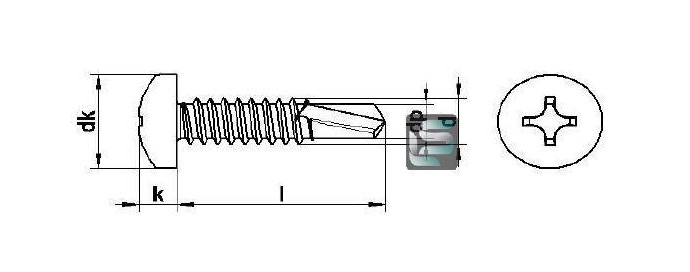

d |
l |
k |
dk |
dp |
|
ST 2.9 |
9.5-13 |
2.2 |
5.6 |
2.3 |
|
ST 3.5 |
9.5-25 |
2.6 |
6.9 |
2.8 |
|
ST 3.9 |
13-32 |
2.8 |
7.5 |
3.1 |
|
ST 4.2 |
13-32 38 |
3.05 |
8.2 |
3.6 |
|
ST 4.8 |
13-70 |
3.55 |
9.5 |
4.1 |
|
ST 5.5 |
16,19 25-38 |
3.95 |
10.8 |
4.8 |
