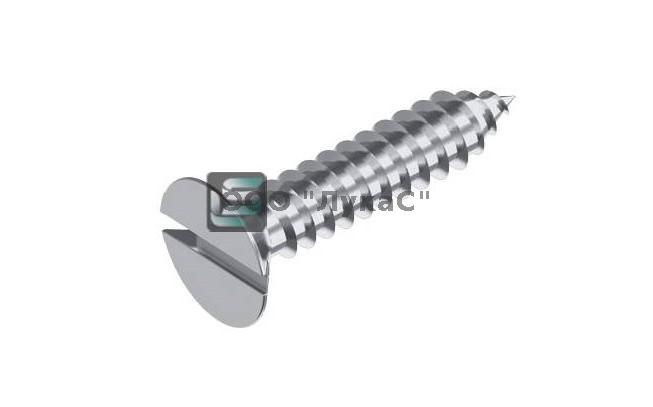

Винты самонарезающие с потайной головкой DIN 7972
Конструкция винтов по DIN 7972 представляет собой общепринятый классический шуруп: металлический стержень с полной резьбой и острым концом с одной стороны и головкой под потай с другой. Крепление при помощи таких саморезов производят путём их вкручивания в материал шуруповёртом или отвёрткой под прямой шлиц. При этом головка самореза не должна выступать над поверхностью прикрепляемой детали и для этого предусмотрительно необходимо сделать посадочное углубление под потайную головку соответствующего размера.

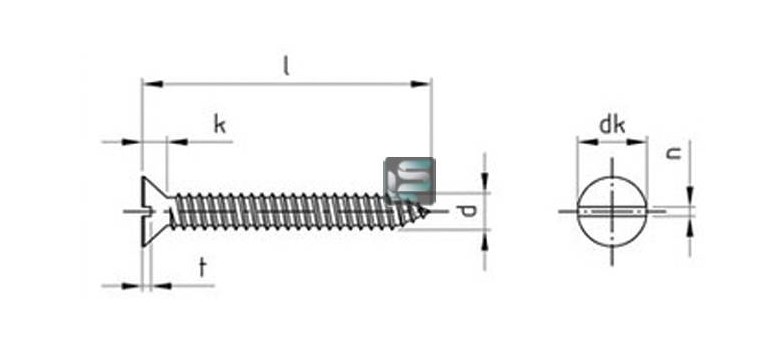

d |
l |
dk |
k |
t |
n |
| ST 2.2 | 6.5-25 | 4.3 | 1.3 | 0.4 | 0.6 |
| ST 2.9 | 6.5-25 | 5.5 | 1.7 | 0.5 | 0.8 |
| ST 3.5 | 6.5-38 | 6.8 | 2.1 | 0.6 | 1.0 |
| ST 3.9 | 9.5-45 | 7.5 | 2.3 | 0.7 | 1.0 |
| ST 4.2 | 9.5-55 | 8.1 | 2.5 | 0.75 | 1.2 |
| ST 4.8 |
9.5-50 60-80 |
9.5 | 3.0 | 0.85 | 1.2 |
| ST 5.5 |
13-50 55-70 |
10.8 | 3.4 | 1.0 | 1.6 |
| ST 6.3 |
13-50 60-80 |
12.4 | 3.8 | 1.2 | 1.6 |
