Винты с потайной головкой DIN 963
В отличие от шурупов, головки которых при вкручивании утапливаются в дерево самостоятельно, для того чтобы установить винт с потайной головкой DIN 963 на одном уровне, в прикрепляемом изделии необходимо предварительно высверлить.
Для того, чтобы установить винт с потайной головкой DIN 963, в прикрепляемом изделии необходимо предварительно высверлить "потайку" - конусообразное отверстие по диаметру и глубине несколько превосходящее конус шляпки винта.

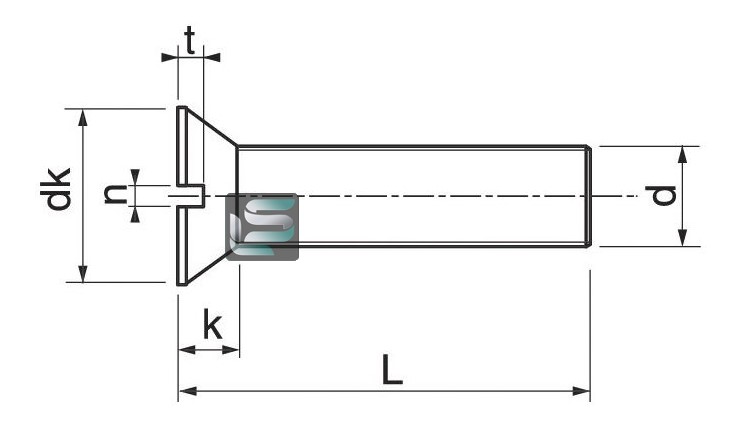

d |
L |
dk |
k |
n |
t |
| M1 | 2-10 | 1,9 | 0,6 | 0,25 | 0,2 |
| M1,2 | 2-10 | 2,3 | 0,72 | 0,3 | 0,25 |
| M1,4 | 3-12 | 2,6 | 0,84 | 0,3 | 0,28 |
| M1,6 | 2-16 | 3 | 0,96 | 0,4 | 0,32 |
| M1,7 |
2,5 10 |
3 | 0,96 | 0,4 | 0,32 |
| M2 | 3-40 | 3,8 | 1,2 | 0,5 | 0,4 |
| M2,3 | 3-20 | 4,7 | 1,5 | 0,5 | 0,42 |
| M2,5 | 2-35 | 4,7 | 1,5 | 0,6 | 0,5 |
| M2,6 |
3-12 16,22 |
4,7 | 1,5 | 0,6 | 0,5 |
| M3 | 3-60 | 5,6 | 1,65 | 0,8 | 0,6 |
| M3,5 | 4-50 | 6,5 | 1,93 | 0,8 | 0,7 |
| M4 | 4-100 | 7,5 | 2,2 | 1 | 0,8 |
| M5 |
6-100 120 |
9,2 | 2,5 | 1,2 | 1 |
| M6 |
6-10 100-140 |
11 | 3 | 1,6 | 1,2 |
| M8 |
10-25 30-80, 90 100-160 |
14,5 | 4 | 2 | 1,6 |
| M10 |
16-25 30-80, 90 100-160 |
18 | 5 | 2,5 | 2 |
| M12 |
20-25 30-80, 90 100-160 |
22 | 6 | 3 | 2,4 |
| M14 |
20,25 30-60, 70 80, 90 100-150 |
25 | 7 | 3 | 2,8 |
| M16 |
20, 25 30-60 70,80,90 100-150 |
29 | 8 | 4 | 3,2 |
| M18 |
50-60, 70 80,100-150 |
33 | 9 | 4 | 3,6 |
| M20 |
50-60, 70 80,100-150 |
36 | 10 | 5 | 4 |
| M24 | 50 | 43 | 12 | 7 | 4,6 |
