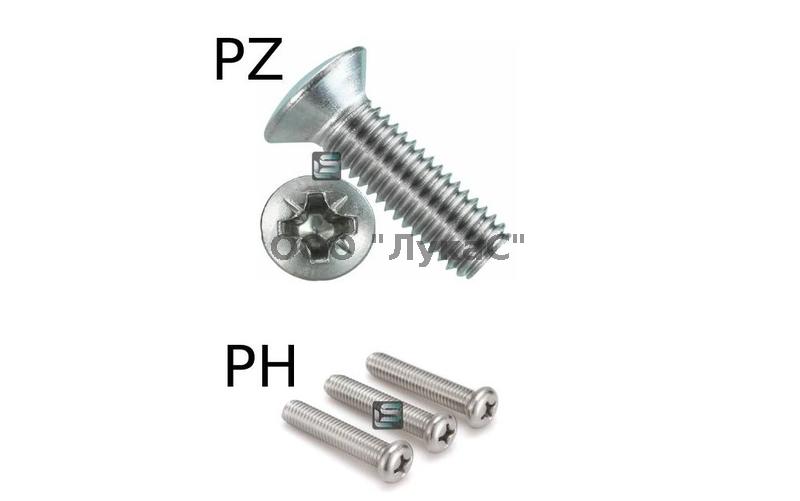

Винты с полупотайной головкой DIN 966 PH/PZ
Такой тип головки способен глубоко входит в рассверленное отверстие (потай), оставляя снаружи не более половины своей высоты. Шлиц типа Z формируется радиально направленными крестообразными канавками с размещенными между ними v-образными лучами.
Винты с полупотайной головкой DIN 966 H крестообразный шлиц изготавливают в виде цилиндрического стержня с метрической резьбой c небольшой округлой головкой в форме конической фаски сечением. Такой вид головки, с классическими радиально направленными крестообразными канавками шлица типа (PH), обеспечивает глубокую посадку винта наравне с основании.

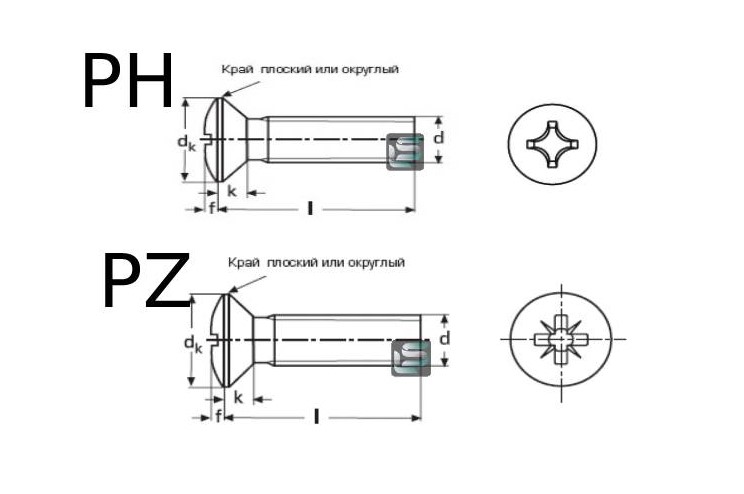

Размерная таблица болта DIN 966 PH
d |
l |
k |
f |
dk |
| M2 |
3-20 25, 30 |
1.2 | 0.5 | 3.8 |
| M2,5 |
4-20 25, 30 |
0.5 | 0.6 | 4.7 |
| M3 | 4-50 | 1.65 | 0.75 | 5.6 |
| M4 | 5-80 | 2.2 | 1.0 | 7.5 |
| M5 | 6-100 | 2.5 | 1.25 | 9.2 |
| M6 | 8-100 | 3.0 | 1.5 | 11.0 |
| M8 | 10-100 | 4.0 | 2.0 | 14.5 |
| M10 | 22-60 | 5.0 | 2.5 | 18.0 |
Размерная таблица болта DIN 966 PZ
d |
l |
k |
f |
dk |
| M2 |
3-20 25, 30 |
1.2 | 0.5 | 3.8 |
| M2,5 |
4-20 25, 30 |
0.5 | 0.6 | 4.7 |
| M3 | 4-50 | 1.65 | 0.75 | 5.6 |
| M4 | 5-80 | 2.2 | 1.0 | 7.5 |
| M5 | 6-100 | 2.5 | 1.25 | 9.2 |
| M6 | 8-100 | 3.0 | 1.5 | 11.0 |
| M8 | 30, 45-50 | 4.0 | 2.0 | 14.5 |
