Винты с низкой цилиндрической головкой DIN 6912

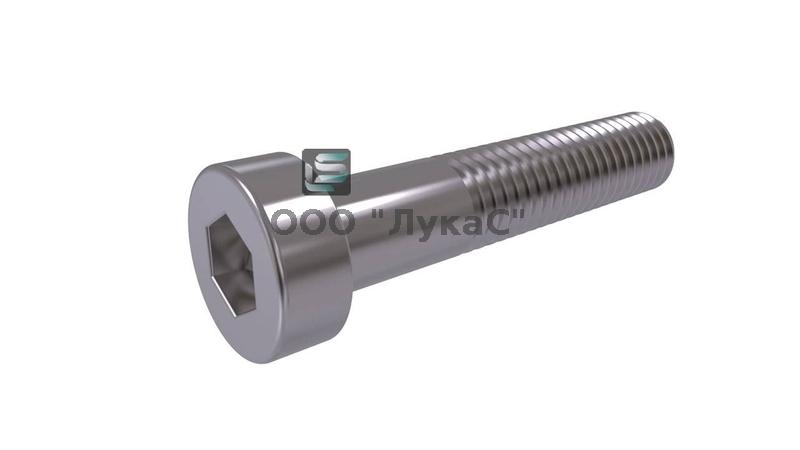

Крепежные изделия DIN 6912 представляют собой стержень с неполной метрической резьбой и низкой цилиндрической головкой. Которая имеет шлиц под шестигранным имбус с центрирующим отверстием в основании. Такой исключительный тип шлица позволяет обеспечить высокую точность конвейерной сборки посредством электрических и пневматических инструментов со специальными монтажными битами. Внутренним шестигранником обеспечивает возможность приложить большое затягивающее усилие для сверхнадежного резьбового соединения.

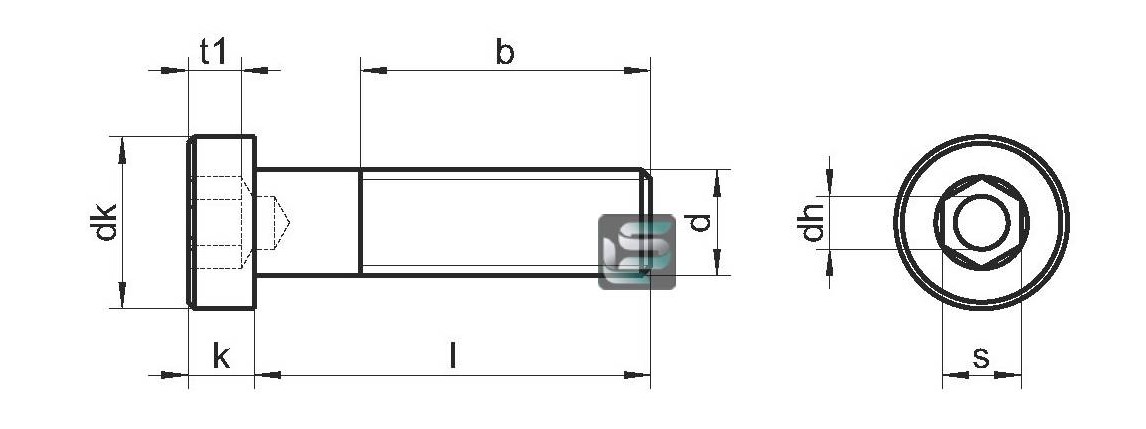

d |
l |
dk |
k |
t1 |
b |
s |
dh |
| M3 | 4-50 | 5,5 | 2,0 | 1,2 | 12 | 2 | 1,5 |
| M4 | 5-60 | 7,0 | 2,8 | 1,6 | 14 | 3 | 2,0 |
| M5 | 6-80 | 8,5 | 3,5 | 2,00 | 16 | 4 | 2,5 |
| M6 |
8-100 120 |
10,0 | 4,0 | 2,5 | 18 | 5 | 3,0 |
| M8 | 10-120 | 13,0 | 5,0 | 3,0 | 22 | 6 | 4,0 |
| M10 | 12-120 | 16,0 | 6,5 | 3,5 | 26 | 8 | 5,0 |
| M12 | 16-120 | 18,0 | 7,5 | 4,0 | 30 | 10 | 6,0 |
| M14 |
20-70 80-150 |
21,0 | 8,5 | 4,5 | 34 | 12 | 7,0 |
| M16 | 2-150 | 23,67 | 10,0 | 5,5 | 38 | 14 | 8,0 |
| M20 | 30-150 | 30,0 | 12,0 | 6,5 | 46 | 17 | 10,0 |
| M24 | 40-150 | 36,0 | 14,0 | 7,0 | 54 | 19 | 12,0 |
