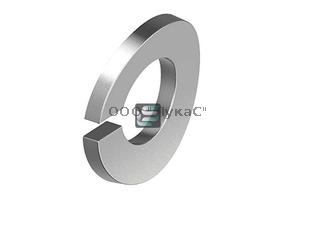

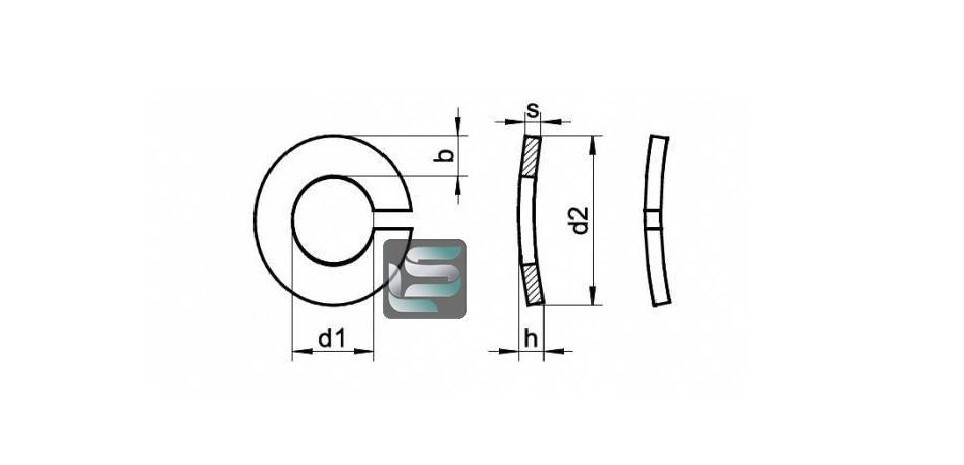

Шайбы пружинные (гровер) изогнутые DIN 128 A
для резьбы
|
d1
|
d2
|
h
|
s
|
b
|
| M2 |
2.1 |
4.4 |
0.70 |
0.5 |
0.9 |
| M2.5 |
2.6 |
5.1 |
0.90 |
0.6 |
1.0 |
| M3 |
3.1 |
6.2 |
1.10 |
0.7 |
1.3 |
| M3.5 |
3.6 |
6.7 |
1.10 |
0.7 |
1.3 |
| M4 |
4.1 |
7.6 |
1.20 |
0.8 |
1.5 |
| M5 |
5.1 |
9.2 |
1.50 |
1.0 |
1.8 |
| M6 |
6.1 |
11.8 |
2.00 |
1.3 |
2.5 |
| M8 |
8.1 |
14.8 |
2.45 |
1.6 |
3.0 |
| M10 |
10.2 |
18.1 |
2.85 |
1.8 |
3.5 |
| M12 |
12.2 |
21.1 |
3.35 |
2.1 |
4.0 |
| M14 |
14.2 |
24.1 |
3.90 |
2.4 |
4.5 |
| M16 |
16.2 |
27.4 |
4.50 |
2.8 |
5.0 |
| M18 |
18.2 |
29.4 |
4.50 |
2.8 |
5.0 |
| M20 |
20.2 |
33.6 |
5.10 |
3.2 |
6.0 |
| M22 |
22.5 |
35.9 |
5.10 |
3.2 |
6.0 |
| M24 |
24.5 |
40.0 |
6.50 |
4.0 |
7.0 |
| M27 |
27.5 |
43.0 |
6.50 |
4.0 |
7.0 |
| M30 |
30.5 |
48.2 |
9.50 |
6.0 |
8.0 |
| M36 |
36.5 |
58.2 |
10.3 |
6.0 |
10 |
