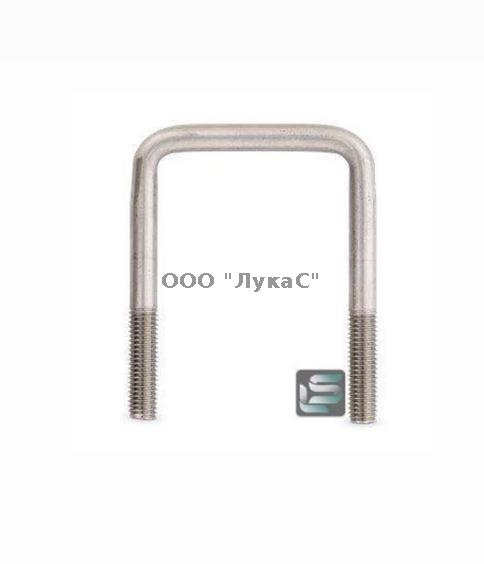

Болты-скобы U-образные ART 3575
Болты-скобы U-образные ART 3575 (хомуты односторонние), для квадратных труб, без гаек
Используеся для монтажа квадратных труб.

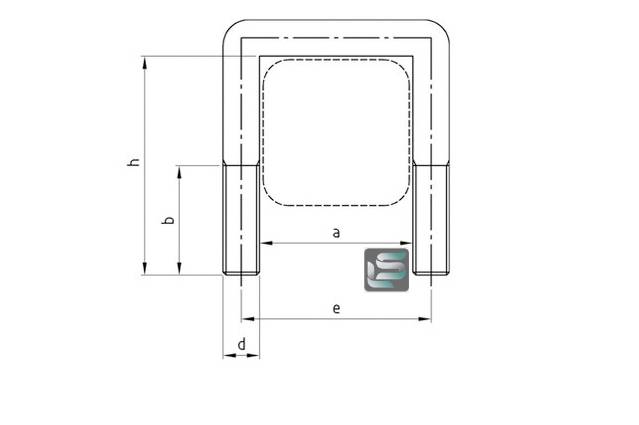

D |
L |
d2 |
d3 |
b (L<125) |
b(L>125 |
s(min) |
| M6 | 30-75 | 6 | 14 | 18 | - | 6,85 |
| M8 | 30-120 | 8 | 18 | 22 | - | 8,85 |
| M10 | 40-120 | 10 | 20 | 26 | - | 11,82 |
| M12 | 50-150 | 12 | 25 | 30 | 36 | 13,82 |
| M16 | 60-150 | 16 | 32 | 38 | 44 | 16,82 |
| M20 | 70-160 | 28 | 40 | 46 | 52 | 21,79 |
| M24 | 75-160 | 22 | 45 | 54 | 60 | 24,79 |
