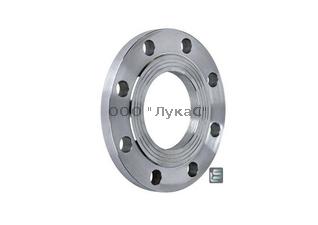

Фланец AL ISO
Фланец ISO – это уплотнитель, который предназначен для соединения или же уплотнения элементов большого размера. Присоединение такого фланца происходит при помощи центрального эластичного кольца-уплотнителя, который делает эту связь максимально прочной.

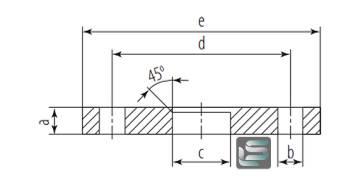

| Dn | e | b | a | c | d | Кол-во креп. отверстий, шт |
кг |
|---|---|---|---|---|---|---|---|
| 15 | 22,0 | 65 | 95 | 14 | 14 | 4 | 0,7 |
| 20 | 27,6 | 75 | 105 | 16 | 14 | 4 | 0,9 |
| 25 | 34,4 | 85 | 115 | 16 | 14 | 4 | 1,1 |
| 32 | 43,1 | 100 | 140 | 16 | 18 | 4 | 1,7 |
| 40 | 49,0 | 110 | 150 | 16 | 18 | 4 | 1,9 |
| 50 | 61,1 | 125 | 165 | 18 | 18 | 4 | 2,5 |
| 65 | 77,1 | 145 | 185 | 18 | 18 | 4 | 3,0 |
| 80 | 90,3 | 160 | 200 | 20 | 18 | 8 | 3,6 |
| 100 | 115,9 | 180 | 220 | 20 | 18 | 8 | 4,0 |
| 125 | 141,6 | 210 | 250 | 22 | 18 | 8 | 5,4 |
| 150 | 170,5 | 240 | 285 | 22 | 22 | 8 | 6,4 |
| 200 | 221,8 | 295 | 340 | 24 | 22 | 8 | 9,2 |
| 250 | 276,2 | 350 | 395 | 26 | 22 | 12 | 11,6 |
| 300 | 327,6 | 400 | 445 | 26 | 22 | 12 | 13,1 |
| 350 | 359,7 | 460 | 505 | 28 | 22 | 16 | 15,8 |
| 400 | 411,0 | 515 | 565 | 32 | 26 | 16 | 21,6 |
| 450 | 462,5 | 565 | 615 | 38 | 26 | 20 | 24,9 |
| 500 | 513,6 | 620 | 670 | 38 | 26 | 20 | 28,2 |
