Верхушечная арматура

Защита от избыточного давления, вакуумирования, сбор углекислого газа и безразборная мойка технологических емкостей.

Область применения

Пищевая, биотехнологическая, фармацевтическая, химическая промышленности.

Общая характеристика модуля

В данном модуле реализованы четыре функции:

1. Защита от избыточного давления.
   Защита емкости от избыточного давления осуществляется с помощью настроенного и протестированного предохранительного клапана. Клапан открывается при превышении уровня давления в емкости установленного на нем значения срабатывания.
2. Защита от вакуума.
   Для защиты емкостей от повреждений, при образовании в них разряженной атмосферы, используются антивакуумный клапан. Клапан открывается при образовании давления в емкости 3 мбар ниже атмосферного.
3. Мойка емкости.
   Емкость и внутреннее пространство верхушечной арматуры, место подключения верхушечной арматуры к емкости, а также предохранительный и антивакуумный клапаны, полностью промываются безразборной мойкой (CIP-мойкой), благодаря встроенному переключающему клапану и моющей головки.
4. Регенерация CO2 (дегазация).
   Образовавшиеся в емкости газ может быть отведен с помощью встроенной в реверсивный клапан системы газовой рециркуляции.

Модификации модуля

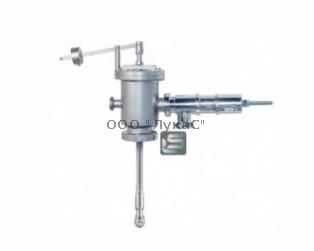

• С пружинным механизмом.(1)
• Весовым механизмом.(2)

1.

  2.
